蔡司掃描電鏡GeminiSEM系列　高分辨，不挑樣

　　長久以來，蔡司場發射掃描電鏡GeminiSEM一直是高分辨力與寬樣品適用性的代名詞。無論您從事的研究方向是什么，GeminiSEM都可以滿足您的需求。創新的電子光學系統和新型樣品腔室設計可讓您擁有更佳的圖像質量、易用性和靈活性。蔡司場發射掃描電鏡GeminiSEM兼具出色的成像和分析能力，不依靠浸沒式物鏡依然可以輕松實現1 kV以下的亞納米級分辨力。以下內容可以使您進一步了解Gemini電子光學系統的三大獨特設計，探索蔡司場發射掃描電鏡GeminiSEM的應用潛能。

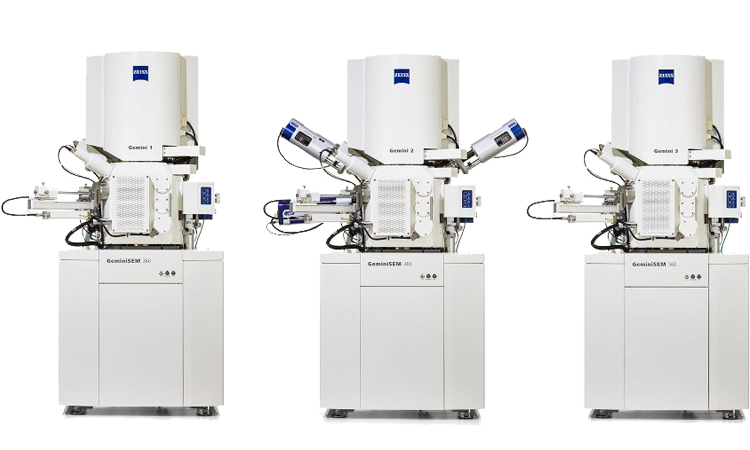

　　GeminiSEM 360可以實現各種樣品的高分辨成像、分析和各種應用需求的拓展。

　　更強大的分析能力 - 配備Gemini 2鏡筒的蔡司場發射掃描電鏡GeminiSEM 460可應對更加復雜的分析工作。連續可調的大束流使您可以在成像和分析條件之間無縫切換。

　　更高端的表征體驗 - 蔡司場發射掃描電鏡GeminiSEM 560配有Gemini 3鏡筒及其新型電子光學引擎，讓它在各種工作條件下均可發揮該系列最出色的分辨率特性。

　　基于蔡司場發射掃描電鏡的原位實驗平臺

　　通過集成的一體化解決方案建立材料性能與微結構之間的關聯

　　蔡司最新開發了自動化的原位加熱與拉伸實驗平臺，能夠向您揭示材料微結構的變化是如何影響材料宏觀性能的�；�于此平臺，能夠自動觀察材料在加熱和拉伸過程中的變化，并隨時繪制材料的拉力-應力曲線。通過集成該原位加熱與拉伸實驗解決方案，將極大的擴展您的蔡司場發射掃描電鏡的功能，從而助力金屬，合金，高分子材料，塑料，復合材料以及陶瓷等材料的深入研究。

　　該原位實驗平臺將力學拉伸/壓縮樣品臺，加熱單元，以及專為高溫環境設計的二次電子和背散射電子探測器，與EDS和EBSD分析相結合。得益于蔡司獨特的Gemini電子光學鏡筒設計，使上述原位硬件的集成變得非常簡單。所有系統部件均通過安裝于單臺電腦上的統一的軟件界面控制，從而實現了自動化的，無人值守的材料測試過程。系統允許定義多個感興趣區域(ROI)，并通過自動特征點追蹤功能，為您重新定義了自動化連續成像和分析(例如EDS和EBSD)的標準。

　　優勢：

　　簡單而快速的實驗設置，在數據采集過程中無需人工監視

　　自動化的原位實驗流程，保證了數據采集具有高重復性，高精度，以及不依賴于操作人員的高可靠性

　　同時保證高通量和高分辨數據采集，可快速獲得在統計意義上具有代表性的結果

　　高質量的數據保證了可靠的后期數據處理，例如由可使用GOM開發的數字圖像關聯(DIC)技術軟件處理產生的應力分布圖

　　簡便的數據管理

　　3D STEM斷層成像

　　現在，您可以在場發射掃描電鏡上實現自動的STEM三維成像。該功能集成在一個可定制的自動化的工作流程中，包括實現全自動的載物臺的優中心旋轉和傾斜運動以及自動對焦和圖像采集。特征點跟蹤功能可補償整個傾斜過程中的偏移，并將兩幅圖像之間的偏移保持在最小約50 nm。新的STEM樣品臺可以實現180°旋轉和60°傾斜，任何角度下，aSTEM探測器都可以輕松成像。最后通過3D重構軟件渲染生成樣品的3D模型。

　　蔡司Atlas 5 – 挑戰多尺度分析

　　Atlas 5提供以樣品為中心的工作平臺，讓您更輕松地獲取全面的多尺度、多模式圖像。Atlas 5是功能強大、直觀的硬件和軟件包，可擴展掃描電子顯微鏡的功能。

　　蔡司ZEN core軟件

　　充分利用多模式、多尺度實驗數據，支持后期升級，無需重復投資。通過新功能的推出提升系統能力，并充分利用所有GeminiSEM已融入蔡司ZEN core生態系統所帶來的優勢。應用場景包括：

　　ZEN Connect - 將不同表征手段獲得的圖像進行整合。

　　ZEN Intellesis -.適用于高級AI技術、機器或深度學習進行圖像分析。

　　ZEN數據存儲-通過連接來自不同儀器的數據來集中管理項目。

　　適用于SEM的ZEN自動成像–通過簡化的電鏡操作流程，將光鏡和電鏡表征更好得結合。

　　ZEN的分析模塊-對材料研究中的圖像進行分析統計并生成報告，例如GxP、晶粒度、夾雜物分析。

　　3D表面建模– 3DSM

　　掃描電子顯微鏡能夠?qū)崿F(xiàn)各類樣品的二維測量與分析：如需分析樣品的三維表面，則可使用蔡司選配的3DSM 軟件模塊。使用掃描電鏡的aBSD或AsB探測器就可重構完整三維表面模型來表征樣品的表面形貌信息。

　　可視化和分析軟件

　　蔡司推薦您使用Object Research Systems(ORS)的Dragonfly Pro

　　這是一種先進的分析及可視化軟件解決方案，可以對X射線顯微鏡、FIB-SEM、SEM及氦離子顯微鏡等諸多技術采集的三維數據進行可視化三維重構和分析。蔡司專門配備的ORS Dragonfly Pro軟件提供直觀、全面的定制化工具包，能夠?qū)崿F(xiàn)大量三維灰度數據的可視化和分析。Dragonfly Pro可以導航、注釋、創建三維數據的媒體文件，包括視頻制作。還可以通過圖像處理、分層和對象分析來量化結果。

　　利用場發射掃描電鏡GeminiSEM 360/460消除荷電效應

　　搭載Gatan.的3View®技術，使蔡司場發射掃描電鏡GeminiSEM 360或GeminiSEM 460升級成為超快速的高分辨率三維成像系統。3View®是安裝在掃描電鏡樣品腔內的超薄切片機，可以快速便捷地從樹脂包埋的細胞和組織樣本上采集高分辨的三維成像數據。該系統能在一天內對樣品進行數千次連續切片并成像。先進的蔡司Gemini鏡筒技術讓GeminiSEM在該應用中發揮最大優勢�，F(xiàn)在，您還可以通過局部電荷中和功能來強化GeminiSEM，以消除荷電效應。蔡司與德國國家顯微鏡和成像研究中心合作研制了該進氣系統。利用局部電荷中和功能，可以獲得出色的圖像質量。在進行三維納米組織學表征時，在電子顯微鏡下通過連續切片成像觀察肝臟、腎臟和肺部等組織樣本，為病理學研究提供了非常有效的幫助。利用局部電荷中和消除荷電效應，可以快速地對這些容易荷電的組織樣本進行高分辨的三維成像。
